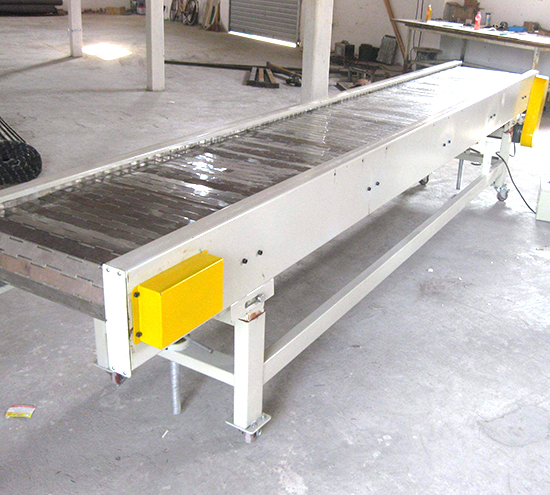

鏈板輸送機

產品介紹

鏈板輸送機是以鏈板為承載麵，以振動電機、減速機為驅動裝置的輸送設備，鏈板輸送機輸送角度為20°~35°，彎曲半徑一般為5~8米，鏈板材質可根據輸送物料設計為碳鋼、不鏽鋼及熱塑鏈等，大漢鏈板輸送機可根據輸送物料及工藝要求設計定製型號。

應用範圍

鏈板輸送機廣泛應用於食品、醫藥、化工、冶金、建材、煤炭等行業，主要用於輸送粘性不大的散裝物料及粒狀、塊狀物料輸送，如：汙泥、水泥等

細節結構

鏈板輸送機由頭部驅動裝置、尾輪裝置、拉緊裝置、鏈板及機架等五個部分組成。

驅動裝置：由電動機、減速器、傳動裝置及主動鏈輪裝置等組成。動力是由驅動裝置通過一對套筒滾子鏈輪傳給主軸，進而帶動槽板運行。

拉緊裝置：采用螺旋拉緊的方式，用來調節牽引鏈條的鬆緊程度。

鏈板：由牽引鏈和槽板組成。牽引鏈采用耐衝擊、運行平穩可靠的片式牽引鏈，內鏈片中間裝有滾輪，在軌道上滾動，以減少摩擦阻力和磨損。槽板用螺栓與牽引鏈緊固在一起。

機架：由頭架、尾架、中間架組成。用槽鋼、角鋼及加強鋼板焊接而成。

特點優勢

1、鏈板輸送機可以水平、傾斜或垂直輸送散狀、顆粒狀及塊狀物料；

2、鏈板鏈與機殼無相對運動，在同等輸送長度和輸送量的情況下，其消耗能耗能降低40%；

3、可根據輸送物料選擇碳鋼或不鏽鋼材質，可根據輸送工藝要求來設計長度；

4、輸送長度可達200米。

工作原理

鏈板輸送機利用固接在牽引鏈上的一係列鏈條供應牽引力，用金屬板作承載體牽引物料跟著水平或許歪斜方向運送。

技術參數
