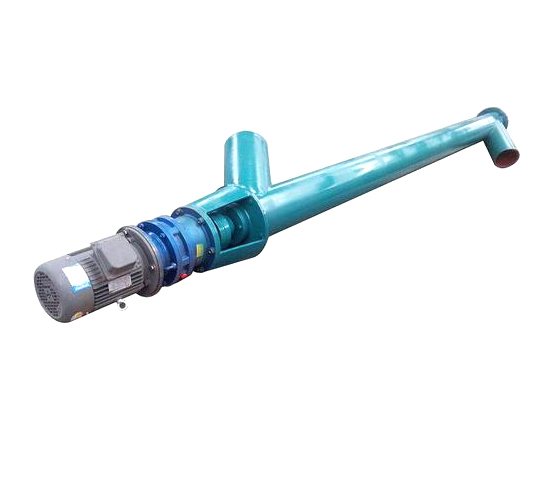

絞龍螺旋輸送機

絞龍螺旋輸送機輸送糧食

產品介紹

絞龍螺旋輸送機也叫螺旋絞龍輸送機，簡稱絞龍輸送機，由電機驅動螺旋葉片將料槽中的物料從進料點輸送到卸料點，適合水平、傾斜輸送粉狀、顆粒狀、小塊狀物料，如水泥、粉煤灰、糧食、化肥、礦粉、沙子、純堿等，輸送物料穩定、均勻，進料出料順暢不易卡料。

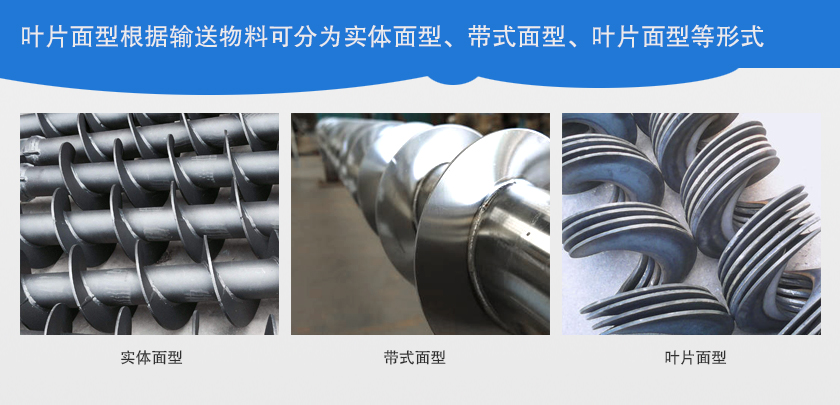

絞龍螺旋輸送機旋轉軸上焊有螺旋葉片，葉片麵型根據輸送物料可分為實體麵型、帶式麵型、葉片麵型等形式。

應用範圍

絞龍螺旋輸送機通常水平或略微傾斜使用，作為輸送半固體材料的有效方式，包括飼料、糧食、麵粉、玉米、大豆、垃圾、木屑、骨料、汙泥、固體廢物等，每小時輸送量在1.4-458立方米，輸送長度可達70米。

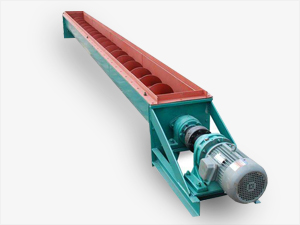

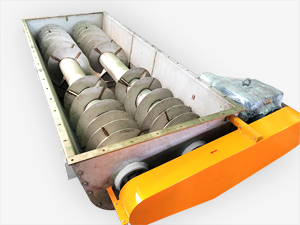

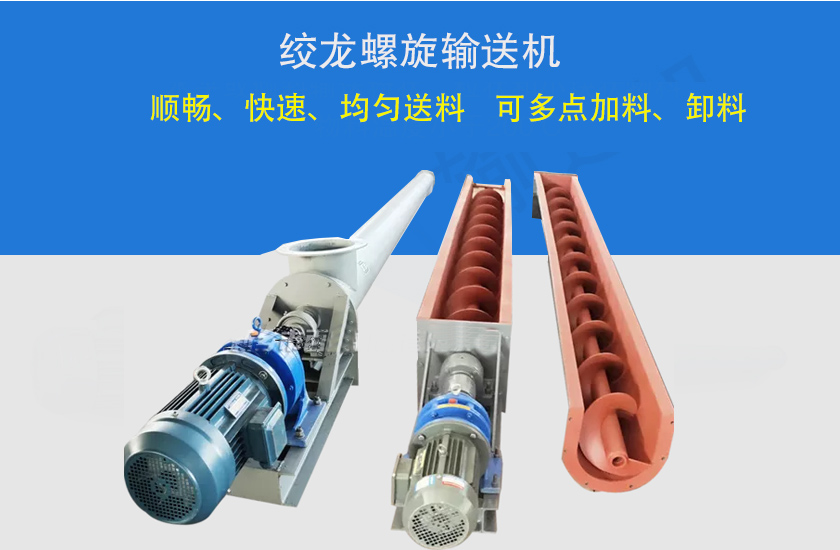

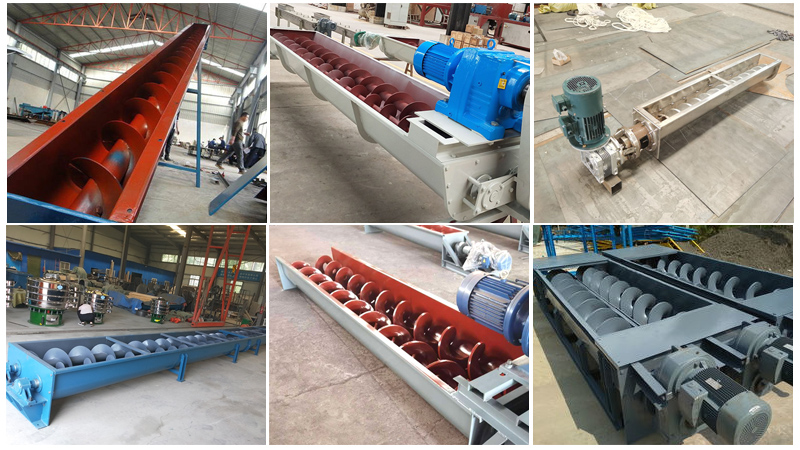

產品展示

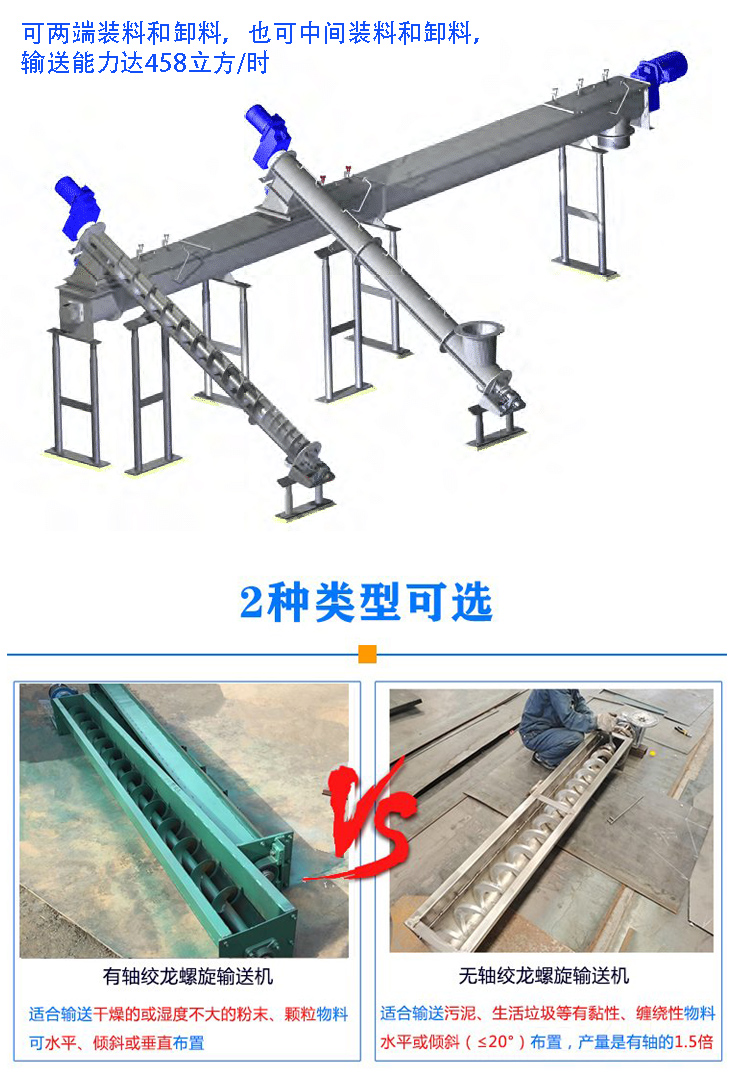

特點優勢

1、輸送量每小時可以達到458立方/時，單機輸送長度可達60米；

2、采用變徑結構，物料不與吊軸承直接接觸，可延長其使用壽命；

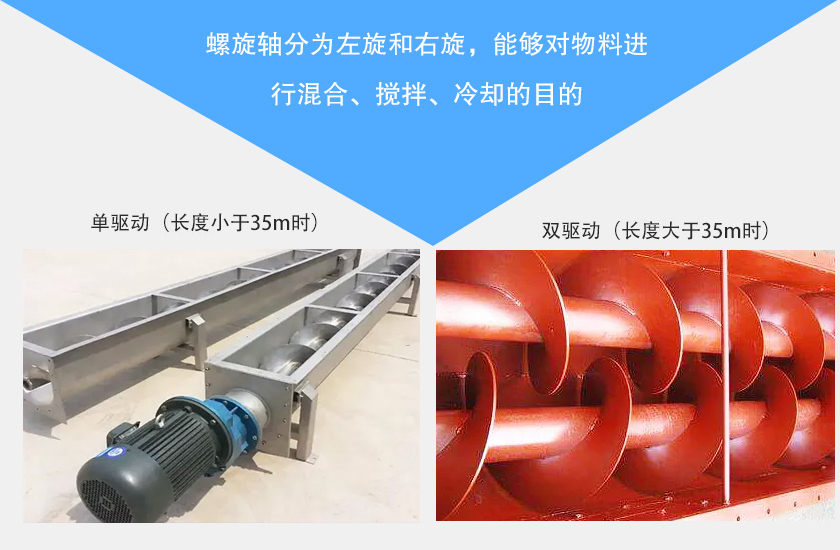

3、物料輸送方形是可逆的，可以同時向兩個方向輸送；

4、全密封輸送，能夠保證物料不會被汙染，同時也可以改善其輸送環境；

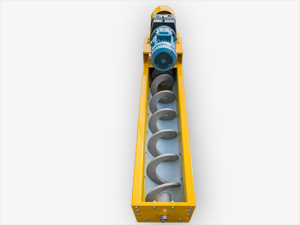

5、可根據輸送物料設計為有軸或無軸葉片。

工作原理

絞龍螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

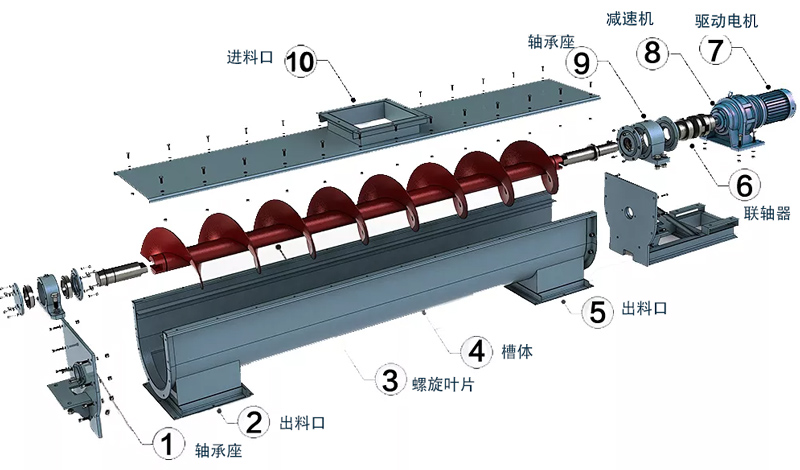

細節結構

絞龍螺旋輸送機主要是由機架、進出口裝置、驅動裝置（減速機或電機）、螺旋軸、螺旋葉片、軸聯（或鏈輪、鏈條或皮帶輪、三角帶）、頭節、中間節、軸承座、吊軸承、尾節等不等組成。

技術參數

型號規格		直徑	螺距	轉速（r/min）	輸送量（m³/h）	轉速（r/min）	輸送量（m³/h）	轉速（r/min）	輸送量（m³/h）	轉速（r/min）	輸送量（m³/h）
		D	S	n	φ＝0.33	n	φ＝0.33	n	φ＝0.33	n	φ＝0.33
小型	LS100	100	100	140	2.2	112	1.7	90	1.4	71	1.1
	LS125	125	125	125	3.8	100	3	80	2.4	63	1.9
	LS160	160	160	112	7.1	90	5.7	71	4.5	56	3.6
	LS200	200	200	100	12.4	80	9.9	63	7.8	50	6.2
中型	LS250	250	250	90	21.8	71	17.2	56	13.6	45	10.9
	LS315	315	315	80	38.8	63	30.5	50	24.2	40	13.4
	LS400	400	355	71	62.5	56	49.3	45	38.6	36	31.7
大型	LS500	500	400	63	97.7	50	77.6	40	62	32	49.6
	LS630	630	450	50	138.5	40	110.8	32	88.6	25	69.3
	LS800	800	500	40	198.5	40	110.8	32	88.6	25	69.3
特大型	LS1000	1000	560	32	277.9	25	217.1	20	173.7	16	139
	LS1250	1250	630	25	381.7	20	305.4	16	244.3	13	198.5

物料塊度	物料磨琢性	充填係數	K	A
粉狀	無磨琢性 半磨琢性	0.35-0.40	0.0415	75
粉狀	磨琢性	0.25-0.30	0.0565	35
小塊狀a<60mm	無磨琢性 半磨琢性	0.25-0.30	0.0537	45
小塊狀a<60mm	磨琢性	0.20-0.25	0.0645	25

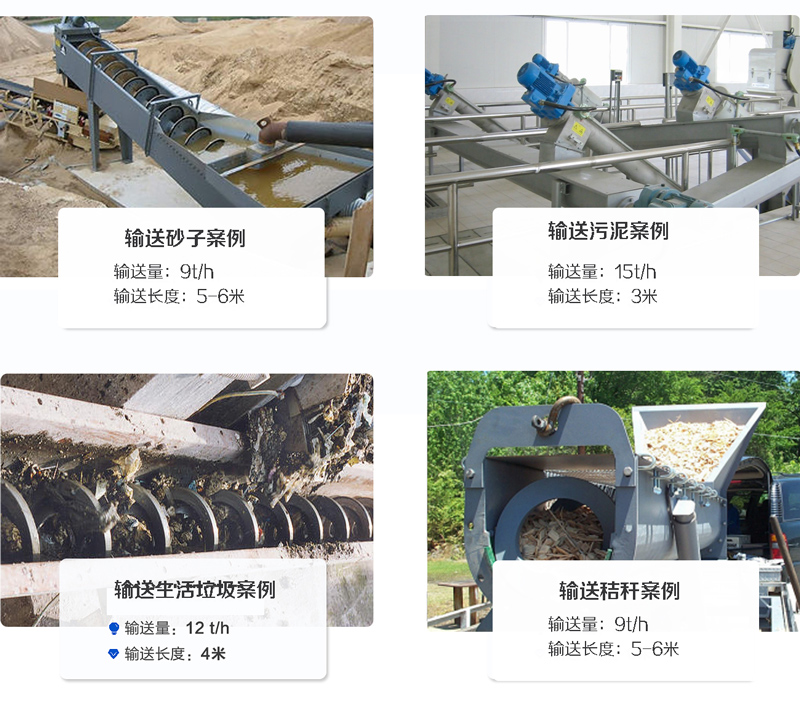

客戶案例
